超聲波頻率：15/20kHz 超聲波功率：2000/2600/3200/4200W
工位：4工位/6/工位/8工位/10工位/12工位
特點：底模工件有感應光電開關；電眼感應雙層定位，焊接精準度高；機械手采用步進電機控制，實現高精度定位；機身可前后調節，適用于各種大小工件的焊接

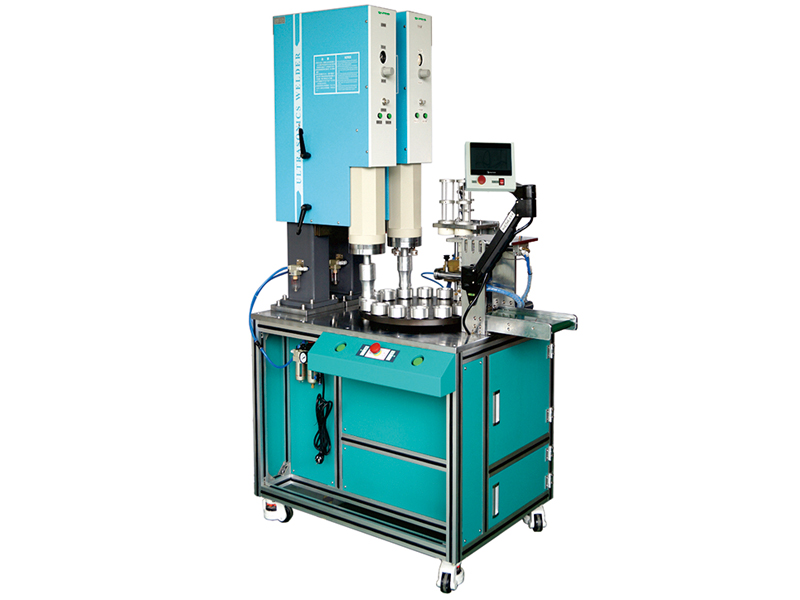

超聲波自動轉盤焊接機，是通過超聲波原理，結合生產焊接需要，通過控制超聲波焊接機的分割器，實現自動連續的超聲波焊接；可配置自動化裝置，自動放置原物料，半成品等，再經過自動焊接，取產品，達到全自動無人化生產操作。自動轉盤式超聲波焊接機適應于大批量產品焊接的廠家，有利于提高工作效率。
市場需求常見的有4/6/8/10/12工位等，可安裝2個以上的超聲波機頭，同時焊接多個膠件，批量處理被焊接塑料件。其他類型根據需求定制，自動轉盤焊接機再工業生產應用已經十分普及，有效提高生產率。
產品特點
Product feature
01底模工件有感應光電開關
02模組設計原點磁性開關
03電眼感應雙層定位，焊接精準度高
04機械手采用步進電機控制，實現高精度定位
05機身可前后調節，適用于各種大小工件的焊接
Big picture display
technical specifications
機型 Model | L3000 Standard ?動轉盤機 | L4000 Standard ?動轉盤機 | ||||
| ?位 Tray | 4?位/6?位/8?位/10?位/12?位 | |||||
| 頻率 Frequency | 20kHz | 15kHz | ||||
| 功率 Power | 2000W | 2600W | 2600W | 3200W | 4200W | |
| 輸?電壓 Input Voltage | AC220V | AC220V | AC220V | AC220V | AC220V | |
| ?缸規格 Cylinder Size（mm） | 63×75 | 63×75 | 63×75 | 80×75 | 100×100 | |
| 輸出時間 Oscillation Time | 0.01-9.99s | 0.01-9.99s | 0.01-9.99s | 0.01-9.99s | 0.01-9.99s | |
| 輸??壓 Air Pressure | ＞1,≤7bar | ＞1,≤7bar | ＞1,≤7bar | ＞1,≤7bar | ＞1,≤7bar | |
| 轉盤直徑 Turntable Diameter | Φ600mm | Φ600mm | Φ600mm | Φ600mm | Φ600mm | |
| 操作開關 Operation Switch | 雙?啟動，前部有緊急制動，也可附加外部開關 Two-hand release,emergency stop button at the front,and adding external control switch supported. | |||||
外形尺? Size(mm) | 壓機 Press | 1070×646×1812 | 1070×646×1812 | 1070×646×1812 | 1070×646×1812 | 970×760×2270 |
| 電箱 Generator | 415×256×116 | 415×256×116 | 415×256×116 | 425×235×118 | 425×235×118 | |
凈重 Weight | 機械臂寬 Arm Length | 916mm | 916mm | 916mm | 916mm | 916mm |
| 壓機 Press | 195kg | 195kg | 195kg | 195kg | 290kg | |
| 電箱 Generator | 7.5kg | 7.5kg | 7.5kg | 10kg | 10kg | |
本參數資料中，機器焊接面積參數僅供參考，具體情況需根據焊接面的形狀、落差、塑膠件材質和焊線設計而確定。
